ST Engineering iDirect 是卫星通信 (satcom) 领域的提供商,其提供的技术和解决方案可帮助其客户扩展业务、提供差异化服务并优化卫星通信网络。

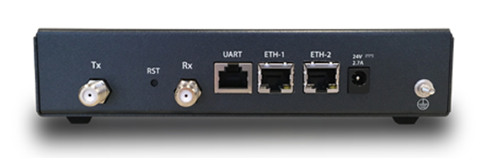

IQ Desktop+ Satellite Modem(IQ Desktop+卫星调制解调器)

iQ Desktop+ 是 iDirect DVB-S2/S2X 远程系列的一部分,该系列基于面向未来的硬件和软件定义的架构,可实现最大的灵活性和扩展性。iQ Desktop+ 具有高度可扩展性,是宽带接入和小型企业移动应用的理想选择,并且兼容 Evolution® 和 iDirect Velocity®。

iQ Desktop+ 具有双千兆以太网 VLAN 感知网络端口和非常小的外形,非常适合专业消费者、宽带接入和小型企业站点网络,支持各种固定和移动应用,包括互联网/内联网接入、SCADA、语音 IP (VoIP)、视频流和多播。iQ Desktop+ 在 L200oS 模式下使用时,吞吐量可达 2 Mbps,并且与各种 ODU 配置兼容。调制解调器的高性能调制技术使网络运营商能够以经济高效的方式提供各种带宽密集型服务。该调制解调器采用专业级金属外壳封装,可在高达 50 摄氏度的扩展温度范围内运行。

iQ 系列调制解调器也可作为 1U 机架式或板级产品提供。

iQ 桌面+ 的功能

l  DVB-S2 (最高 45 毫秒) / DVB-S2X(高达 100 毫秒) 出站

l  DVB-S2X MODCODS 高达 256APSK

l  自适应 TDMA 高达 7.5 Msps,16QAM 调制

l  固定和移动应用的理想选择

l  通过远程调试系统易于使用和安装

l  第 2 层和第 3 层优化

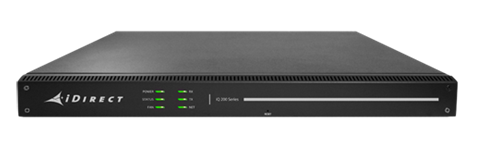

iQ 200 Satellite Modem(iQ 200 机架式卫星调制解调器)

iQ 200机架式是意法半导体工程iDirect的DVB-S2/S2X调制解调器系列的一部分,采用软件定义的架构,可实现灵活性和可扩展性。iQ 200 机架式安装是经济高效的中小型企业和海事应用的理想选择,将高性能 iQ 系列功能与移动性相结合。

iQ 200 机架式安装是企业、蜂窝回程和海事应用的理想选择,将高性能 iQ 系列功能与移动性相结合,在 L300oS 模式下使用时可达到超过 2 Mbps 的吞吐量。其可许可功能使服务提供商能够通过向调制解调器添加更多入站吞吐量功能来轻松扩展,从而避免昂贵的站点访问或远程换出。由于入站上的高 Msps 速率(高达 15 Msps),它还将支持高返回吞吐量功能,并支持更高功率的 BUC 和 OpenAMIP 移动性。iQ 机架式具有双千兆以太网端口,并与各种 ODU 配置兼容。调制解调器易于安装,使服务提供商能够以经济高效的方式快速部署其服务。

iQ 200机架式还提供板级外形iQ 200板,是终端集成的理想选择。

iQ 200 机架式的特点

l  DVB-S2 (最高 45 毫秒) / DVB-S2X(高达 100 毫秒) 出站

l  支持全系列的DVB-S2X MODCODS高达256APSK

l  自适应 TDMA 高达 15 Msps,16QAM

l  固定和移动应用的理想选择

l  10 和 50 MHz 基准电压源,兼容 BUC

l  OpenAMIP 兼容性,易于集成

l  第 2 层和第 3 层优化

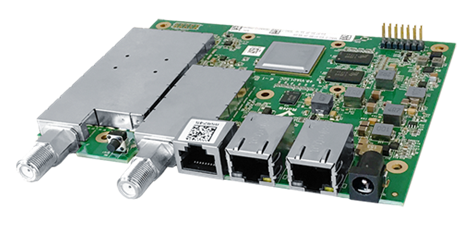

IQ200 Satellite router(IQ200集成路由器板)

iQ 200集成路由器板具有DVB-S2/DVB-S2X和自适应TDMA返回功能。iQ 200 板旨在集成到服务于中小型企业和海事应用的完整终端中,将高性能iQ系列功能与移动性相结合。

iQ 200调制解调器系列是企业、蜂窝回程、陆地移动和海事应用的理想选择,将高性能iQ系列功能与移动性相结合。iQ 200 集成路由器板旨在集成到完整的终端中,将高性能iQ系列功能与 OpenAMIP 移动性相结合。OpenAMIP 是一种基于IP的协议,可促进天线控制器单元和卫星调制解调器之间的信息交换,确保无缝集成。iQ 200 主板的可许可功能使服务集成商能够提供一个终端,该终端可以通过向调制解调器添加更多入站吞吐量功能来轻松扩展。

iQ 200主板还提供1RU 机架式机箱。

iQ 200 集成路由器板的特性

l  DVB-S2 (最高 45 毫秒) / DVB-S2X(高达 100 毫秒) 出站

l  支持全系列的DVB-S2X MODCODS高达256APSK

l  自适应 TDMA 高达 15 Msps,16QAM

l  固定和移动应用的理想选择

l  10 和 50 MHz 基准电压源,兼容 BUC

l  OpenAMIP 兼容性,易于集成

l  第 2 层和第 3 层优化

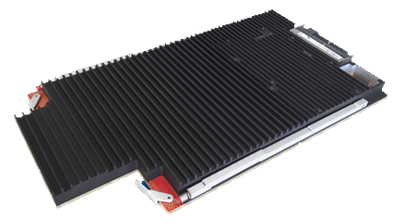

IQ800 Aviation modem board 航空调制解调器板

iQ 800 航空调制解调器板专为集成到商用机载机柜而设计。它为iDirect的DVB-S2/S2X调制解调器系列提供可靠的基于IP的卫星通信的性能、效率和安全性,并具有自适应TDMA返回功能。

iQ 800将支持DVB-S2X正向通道,以再次提高性能,效率提高25-50%,并支持未来Velocity版本的15Msps ATDMA回报。iQ 800 集成将通过现在的主动测试和认证将这些持续增强功能传达给他们自己的客户。

最终,iQ 800 成为一款多功能航空调制解调器,持续支持 Velocity 和对 iDirect 下一代 VSAT 平台的新支持。其结果是网络运营商和服务提供商能够长期选择,以满足客户的未来需求。在我们的下一代平台上,iQ 800将提供475Msps DVB-S2X前向,iDirect屡获殊荣的Mx-DMA MRC重返航空市场。

iQ 800 航空调制解调器板支持高速航空通信,具有多个接收器和具有大架构的 ATDMA 发射器,可实现最大的灵活性和扩展性。

l  与 CX780 完全功能相当,并具有以下直接好处:

l  高达 3 倍的性能

l  光束切换速度提高 25-50%

l  扩展的发射频率范围

l  直接集成到 ARINC 600 机箱中,有助于符合 DO-160G 和 ARINC 791 标准

l  按照严格的航空航天AS9100质量标准制造

l  DVB-S2 速度高达 45Msps

l  DVB-S2X的速度高达85Msps,iDirect下一代VSAT平台的速度高达475Msps

l  自适应TDMA在当前速度释放时返回高达7.5Msps[支持扩频(SF – 2,4,8)],在速度r15.4上返回3Msps

l  高速移动功能,包括对OpenAMIP和OpenBMIP的支持

l  业界最快的波束切换

l  无缝(先通后断)光束切换

l  快速(<2.5 秒)先开后合光束切换

l  卫星阻塞缓解和快速中断恢复

l  通过偏斜角补偿支持更大、更高效的扩波回波,以支持小型相控阵天线

l  可配置的 10/50Mhz 基准,用于 BUC 和 LNB

l  AES 256 位链路加密

l  目前聚合性能超过 160Mbps UDP 和 107Mbps TCP

l  用于终端集成和波束切换的集成网络服务 API

l  多接收器 - 500MHz

l  非常高效,在iDirect下一代VSAT平台中达到256APSK
